DRV_07_UInput分析_用户态创建input

资料下载

coding无法使用浏览器打开，必须用git 工具下载：

代码语言：JavaScript代码运行次数：0运行复制

git clone https://e.coding.net/weidongshan/linux/doc_and_source_for_drivers.git

视频观看

百问网驱动大全

Uinput分析_用户态创建input_dev

参考资料：

1. 概念

uinput是一个内核模块(驱动)，它允许应用程序模拟输入设备(input_dev)。应用程序通过访问/dev/uinput或/dev/input/uinput：

创建一个虚拟的输入设备设置它的属性APP发送数据给它，让它产生输入事件uinput就会把这些输入事件分发给其他使用者(APP或内核里其他模块)

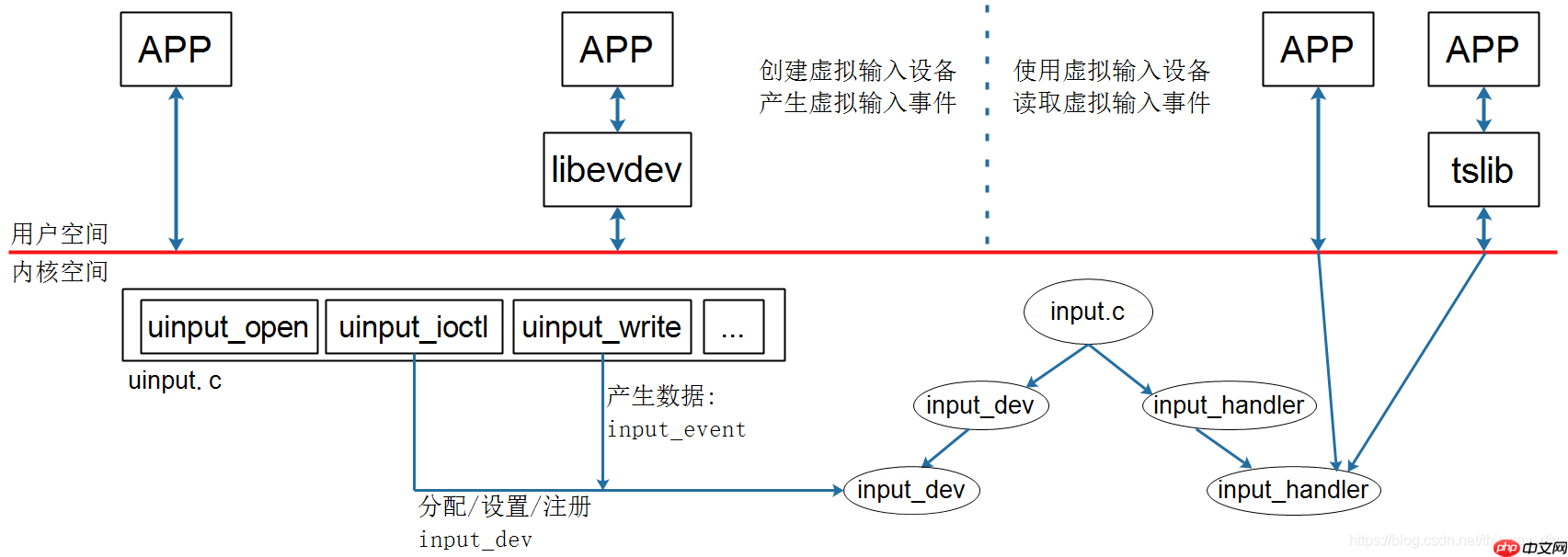

框图如下：

2. 编写应用程序3. 上机实验3.1 设置工具链

在ubuntu中执行：

代码语言：javascript代码运行次数：0运行复制

export ARCH=armexport CROSS_COMPILE=arm-linux-gnueabihf-export PATH=$PATH:/home/book/100ask_imx6ull-qemu/ToolChain/gcc-linaro-6.2.1-2016.11-x86_64_arm-linux-gnueabihf/bin

3.2 配置内核

配置内核：执行make menuconfig

代码语言：javascript代码运行次数：0运行复制

-> Device Drivers  -> Input device support    -> Generic input layer         -> Miscellaneous devices         <M>   User level driver support

3.3 编译驱动代码语言：javascript代码运行次数：0运行复制

book@100ask:~/100ask_imx6ull-qemu$ cd linux-4.9.88book@100ask:~/100ask_imx6ull-qemu/linux-4.9.88$ make modules

成功的话，可以得到：

代码语言：javascript代码运行次数：0运行复制

drivers/input/misc/uinput.ko

复制到如下目录：

代码语言：javascript代码运行次数：0运行复制

$ cp drivers/input/misc/uinput.ko ~/nfs_rootfs/

3.4 编译测试程序

把代码04_uinput上传到Ubuntu，设置好交叉编译工具链后，在04_uinput目录下执行make命令即可。

代码语言：javascript代码运行次数：0运行复制

$ make$ cp uinput_test ~/nfs_rootfs/

3.5 启动QEMU

在Ubuntu中执行：

代码语言：javascript代码运行次数：0运行复制

$ cd ubuntu-18.04_imx6ul_qemu_system$ ./qemu-imx6ull-gui.sh

3.6 挂载NFS、实验

在QEMU中执行：

代码语言：javascript代码运行次数：0运行复制

$ mount -t nfs -o nolock,vers=3 10.0.2.2:/home/book/nfs_rootfs /mnt$ insmod /mnt/uinput.ko$ ls -l /dev/uinput   // 确认设备节点// 后台运行uinput_test/mnt/uinput_test &// 看到提示这个提示时: Will sleep 60s, in this time you should run ts_calibreate// 运行校准程序// 注意：如果有真实的触摸屏驱动，需要指定使用虚拟的设备节点//      方法示例: export TSLIB_TSDEVICE=/dev/input/event3ts_calibrate// 看到提示这个提示时: Will sleep 60s, in this time you should run ts_test// 运行测试程序ts_test

4. 结合应用程序分析uinput

ibrate

// 看到提示这个提示时: Will sleep 60s, in this time you should run ts_test // 运行测试程序 ts_test
